Composants haute fréquence et ligne faisceau - PMB
Composants haute fréquence et ligne faisceau - PMB

PMB fournit une variété de composants radio-fréquence fabriqués en interne : nos équipes sont capables de concevoir sur-mesure et de fabriquer des guides d'ondes, des canons à électrons, des fenêtres HF utilisés dans de nombreuses applications.

Contacter PMB

Sections accélératrices

  • Large gamme pour différents types de LINACs
  • Calculs et simulations en interne
  • Intégration verticale des processus de fabrication

PMB conçoit et fabrique une variété de lignes faisceau en bande S ou en bande X, en utilisant des modes différents tels que π/2 et 2π/3. Ils accélèrent les électrons générés par le canon, par le biais du champ radio-fréquence injecté au préalable. La longueur maximale dépend du type de technologie utilisé : 2,5 m pour le brasage à haute température et 3,5 m pour un brasage tendre avec une enceinte à vide.

Les calculs RF (HFSS) et simulations thermiques et faisceau dynamique sont effectués en interne. Le processus de fabrication dans son ensemble est réalisé en interne, grâce à une forte intégration verticale (usinage, brasage, accords haute fréquence, soudage TIG et laser, tests de fuite).

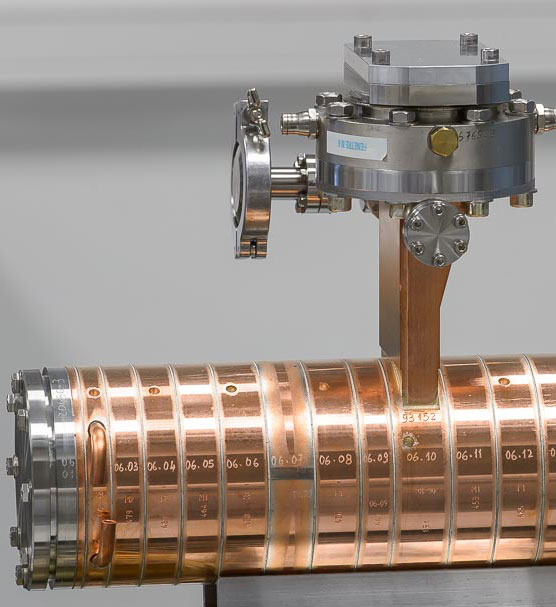

section accélératrice pmb

Fenêtres haute fréquence

  • Isolent l'environnement ultra-vide de l'atmosphère au SF6
  • Céramique : oxyde d'aluminium
  • Processus de fabrication en interne, de la conception aux tests finaux

Les fenêtres HF assurent la séparation entre l’ultra vide au cœur de l’accélérateur et l’environnement externe tout en garantissant la propagation de la puissance RF nécessaire au fonctionnement des cavités. Cette isolation est effectuée par le biais d'une céramique en oxyde d'aluminium brasée sur une partie métallique. Dans le cas des puissances plus élevées, une couche de TiN est déposée sur une partie de la céramique afin d'éviter les effets du multipactoring. PMB contrôle toutes les étapes de fabrication, de la conception aux tests finaux.

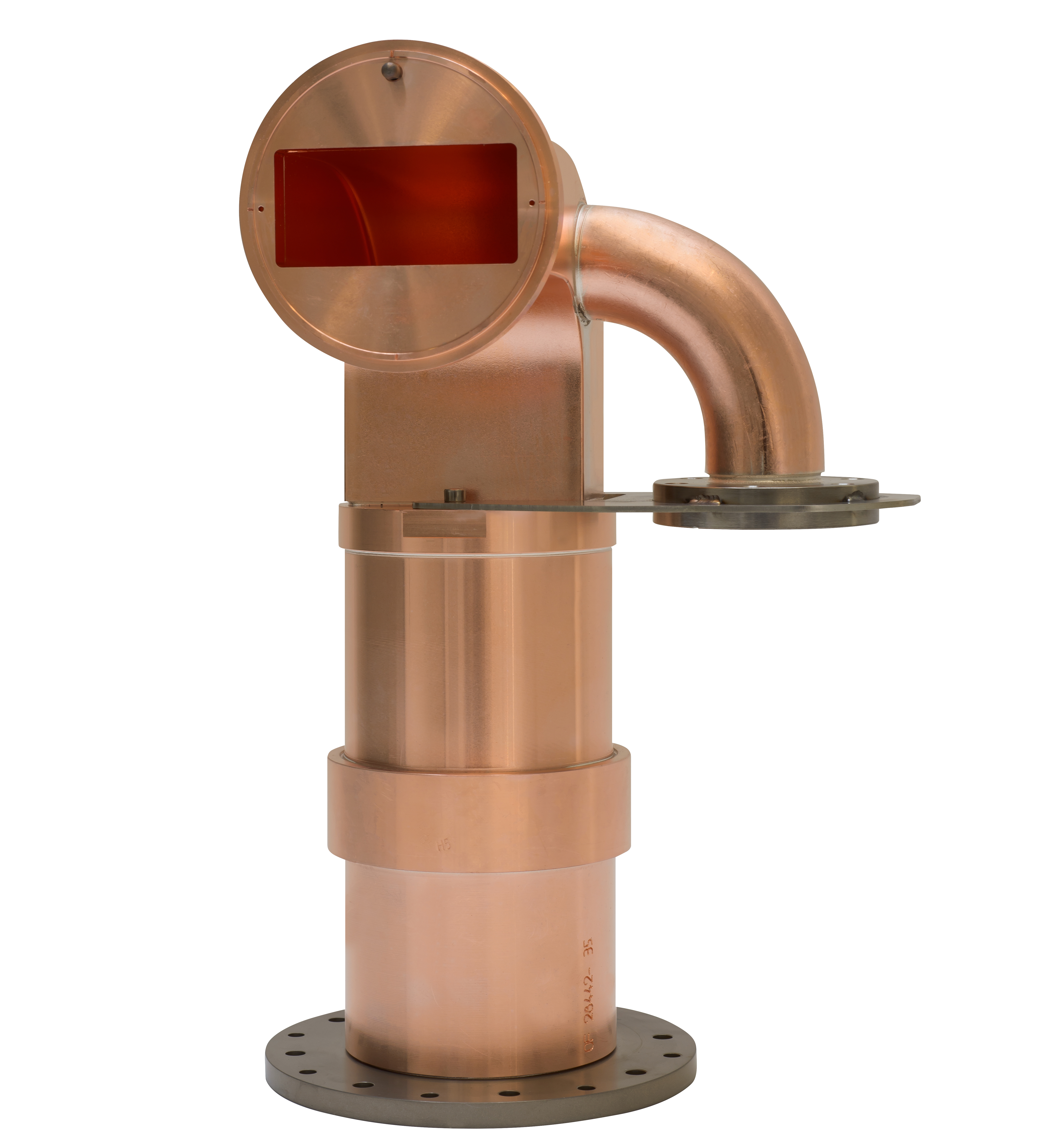

fenêtre haute fréquence par pmb

Canons à électrons

  • Génèrent un faisceau d'électrons en extrayant les électrons de la cathode
  • Conception et fabrication de canons diode ou triode en interne

Les canons à électrons génèrent des électrons accélérés dans les cavités. Ils sont principalement composés d'une cathode, d'un anode et d'un Wehnelt (grille de contrôle). L'objectif est de générer un faisceau d'électrons en extrayant les électrons d'une cathode (filament tungsten, cathode imprégnée, etc.). L'extraction est réalisée via une différence de potentiel entre la cathode et l'anode. PMB conçoit et fabrique des canons diode ou triode avec un chauffage direct ou indirect.

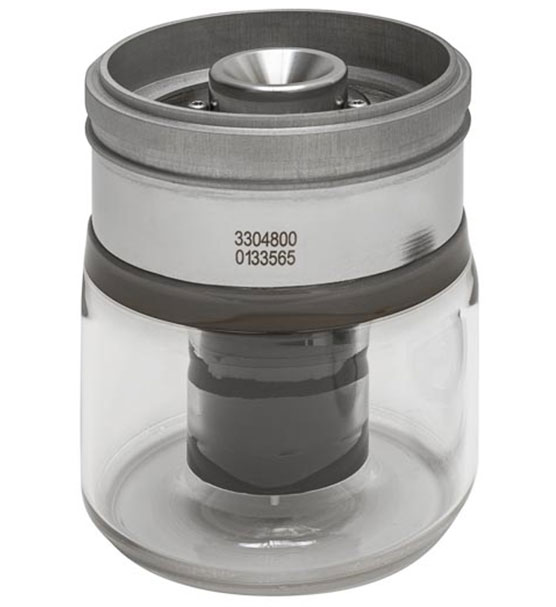

canons à électrons pmb

Filaments pour canons à électrons

  • Filaments tungsten pour canons à électrons
  • Formation et traitement réalisés en interne

PMB produit des filaments tungsten pour les canons à électrons, notamment pour servir de pièces de rechange pour nos équipes de maintenance qui réparent les équipements sur site. Différentes formes (escargot, grille plate, etc) sont disponibles.

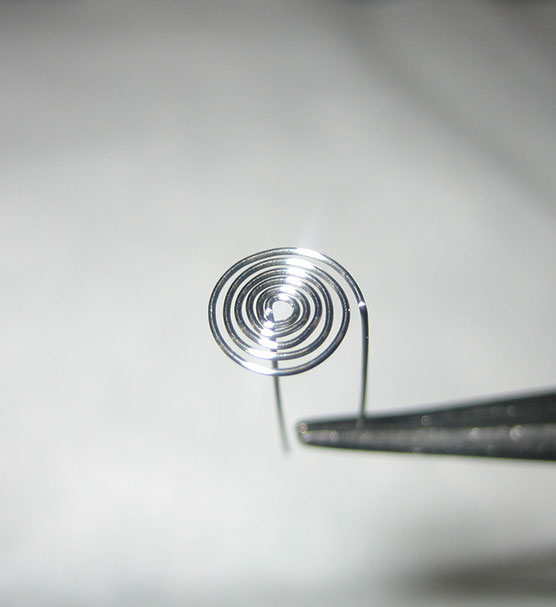

filament pour canon à électrons pmb
